กล่องขนาดใหญ่ซอลีนอยด์แวลล์ 24V 3 ตําแหน่ง

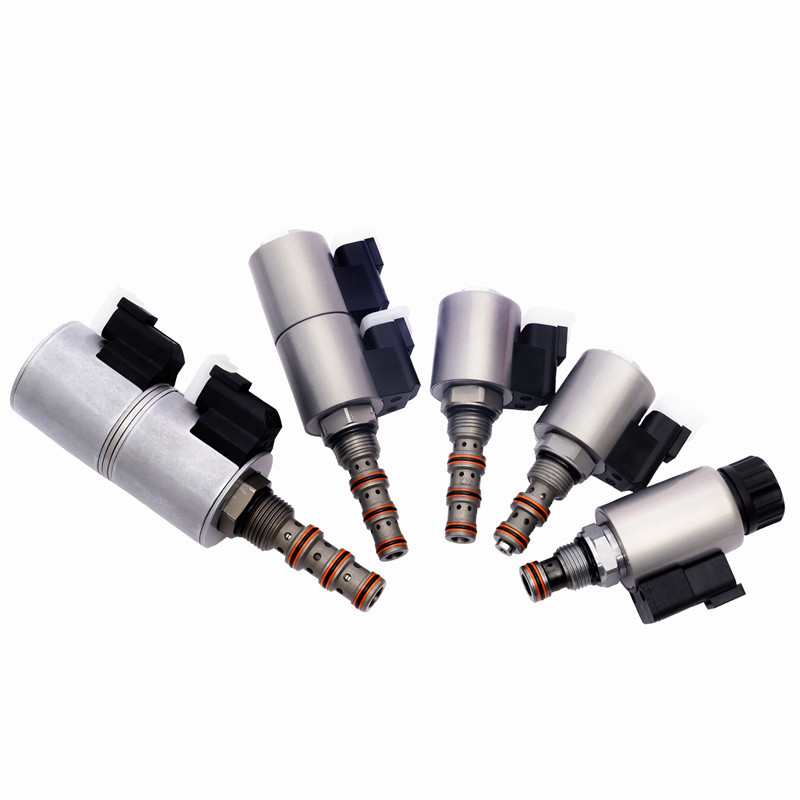

ภาพสินค้า:

KSV08-58C-0-N กล่องขนาดใหญ่ซอลีนอยด์วาล์วที่มี 5 ท่าสปูลสปั๊กในตําแหน่ง 3 ติด / ปิดวาล์วควบคุม

วาล์วซอลีนอยด์ 3 จุด 5 ด้าน เป็นชนิดของวาล์วที่มี 5 ประตูและ 3 จุดที่แตกต่างกันวาล์วมีสามตําแหน่งที่เป็นไปได้: นิวเทรล, เติบโตและลดลง

หลักการทํางาน:
เมื่อไฟฟ้าถูกตัด KSV08-58C-0-N หยุดการไหลของน้ํามันไปยังท่าน้ํามันใด ๆ เมื่อโค้ล 1 มีพลังงาน น้ํามันสามารถไหลจาก 5 ไป 2 และจาก 4 ไป 3 เมื่อโค้ล 2 มีพลังงานน้ํามันสามารถไหลจาก 5 ถึง 4 และจาก 2 ถึง 3หลังจากที่แกนวาล์วเคลื่อนย้าย การตรวจจับภาระถูกเชื่อมต่อกับท่าทาง 5

ลักษณะ:
ความดันการทํางาน: 247 บาร์ (3625 psi)
ความต้านทานความดัน: 350 บาร์ (5075 psi)
อัตราการไหลผ่าน: ในอัตราสูงสุด 8L/Min และ 207 bar (3000 psi) อัตราการรั่วไหลสูงสุดคือ 164 ml/Min
ระยะอุณหภูมิ: -40 °C ถึง 120 °C ปิดยางไนทรีลแบบมาตรฐาน
หน่วยความจาง: สามารถทํางานต่อเนื่องในช่วง 85% ถึง 115% ของความจาง
กระแสเริ่มต้นของโค้ลที่ 20 °C: โค้ลมาตรฐาน: 1.2 A ที่ 12 VDC, 115 VAC (การปรับคลื่นเต็ม)
ที่ 0.13 แอมเปอร์ E-coil: 1.4A ที่ 12 VDC; 0.7 แอมเปอร์ที่ 24 VDC
ความดันดึงในขั้นต่ํา: 85% ของค่าปริมาณที่ 207 bar (3000 psi)
กลาง: น้ํามันแร่ที่มีความแน่นระหว่าง 7.4 ถึง 420cSt (50 ถึง 2000ssu) หรือน้ํามันสังเคราะห์ที่มีคุณสมบัติในการหล่อลื่น
ช่องคลอง: VC08-5

นี่คือคําอธิบายของประตูและหน้าที่ของพวกเขา ในซอลีนอยด์ซัลเวน 3 ท่าทาง 5 ท่าทางทั่วไป:

1. สนามส่ง (P): สนามนี้เชื่อมต่อกับการส่งของเหลวหรืออากาศปริมาณแรงกดดัน เป็นสนามเข้าหลักของวาล์ว

2. ประตูออก (E): ประตูนี้ใช้ในการปล่อยของเหลวหรืออากาศจากวาล์วเมื่อมันจําเป็นต้องถูกกดดันหรือออก

3.

4. Port cylinder (A และ B): Port เหล่านี้เชื่อมต่อกับตัวขับเคลื่อน, โดยทั่วไปเป็น cylinder ที่ทํางานสองครั้ง. Port A คือ Port extend, ซึ่งให้แรงกดในการขยาย cylinderขณะที่ท่าเรือ B คือท่าเรือลาก, ซึ่งให้แรงกดในการถอนกระบอก

5.

6. ตําแหน่งกลาง (C): ตําแหน่งนี้คือตําแหน่งเฉลี่ยหรือปิดของวาล์ว ในตําแหน่งนี้, Port A และ B ถูกปิด, ป้องกันการไหลของของเหลวหรืออากาศไปยัง actuator.ทั้ง Port A และ B เชื่อมต่อกับ Port การออก, ทําให้ของเหลวหรืออากาศที่ติดอยู่ในกระปุกสามารถปล่อย

7.

8. ตําแหน่งขยาย (E): ในตําแหน่งนี้ วาล์วเชื่อม Port P กับ Port A ทําให้เหลวหรืออากาศที่กดดันไหลผ่านจาก Port การให้บริการไปยัง Port ขยายของ actuator.Port B เชื่อมต่อกับ Port การออก, ทําให้เหลวหรืออากาศในประตูลากของตัวขับเคลื่อนสามารถปล่อย

9.

10. ตําแหน่งถอน (R): ในตําแหน่งนี้, วาล์วเชื่อม Port P กับ Port B, ทําให้ของเหลวที่กดดันหรืออากาศไหลผ่านจาก Port การให้บริการไปยัง Port ถอนของ actuator.สนาม A เชื่อมต่อกับสนามอากาศ, ทําให้เหลวหรืออากาศในประตูขยายของตัวขับเคลื่อนสามารถปล่อย

ข้อมูลเทคนิคสินค้า:

สินค้าภาพจริง:

งานแสดงสินค้าของบริษัท:

ใบรับรองของเรา

ขั้นตอนการแปรรูปผลิตภัณฑ์

โรงงานและโรงงานใหม่ของเรา:

โกดังของเรา:

ส่ง:

สายสินค้าที่แตกต่างกัน รายละเอียดเพิ่มเติม โปรดติดต่อเราตรง:
