Hydraforce 3 ตําแหน่ง 4 Way Spool Solenoid Valve คอนโดลคู่

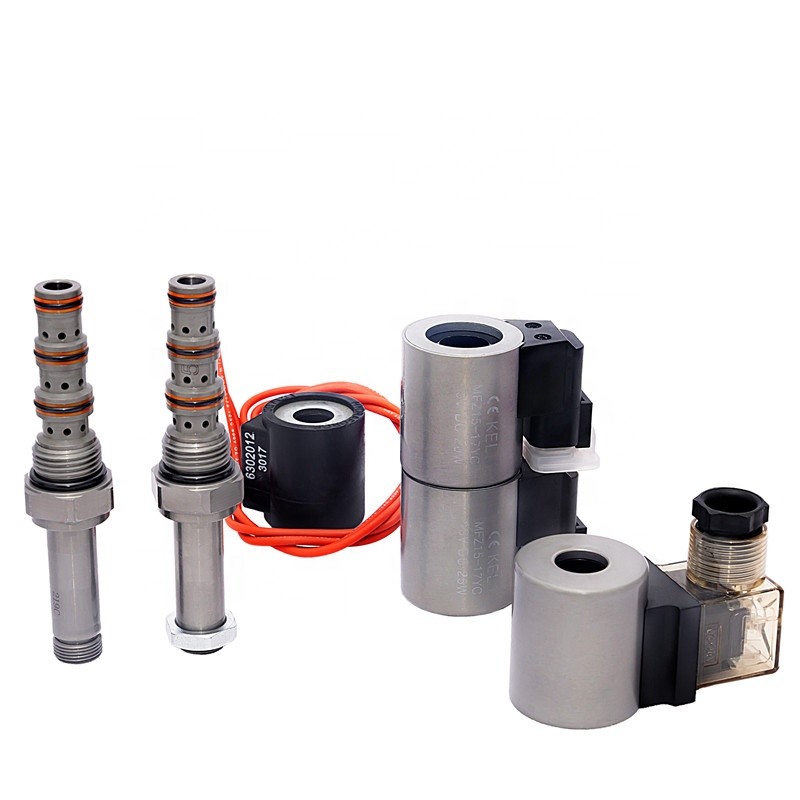

ภาพสินค้า:

KSV10-47AL-0-N กับ Hydraforce ห้อง VC10-2 คอเลนสอง 3 ตําแหน่ง 4 ทางสปูลซอลเลโนอิดวาล์ว

หลักการทํางาน:
เมื่อไฟฟ้าถูกปิด KSV10-47AL-0-N ป้องกันช่องลอกน้ํามันของกระบอกและอนุญาตให้น้ํามันไหลจาก 3 ถึง 1 เมื่อโค้ล 1 มีพลังงาน, น้ํามันสามารถไหลจาก 3 ถึง 2 และจาก 4 ถึง 1เมื่อโค้ล 2 มีพลังงาน, มันอนุญาตให้น้ํามันไหลผ่านจาก 3 ถึง 4 และจาก 2 ถึง 1 ในวงจรน้ํามันที่อัตราการไหลของประตูน้ํามันทํางานไม่สมดุลเนื่องจากสัดส่วนพื้นที่ของกระปุกน้ํามันน้ํามันกลับที่มีอัตราการไหลของขนาดใหญ่ควรถูกนําไปสู่ช่องน้ํามัน 2. แม้ว่าท่า 1 สามารถกดดันเต็มที่, มันไม่ได้ถูกใช้เป็นช่องเข้าของวาล์ว. วิธีการทํางานตัวเลือกการควบคุมมือฉุกเฉิน: ระหว่างการทํางานฉุกเฉินกดหมุนหมุนเพื่อควบคุมฟังก์ชันของโค้ล 2 (S2), หรือดึงหมุนการควบคุมการทํางานของโค้ล 1 (S1)

ลักษณะ:
ความดันเฉพาะ: 315 bar ความดันสูงสุดของ 1 ท่าคือ 210 Bar
ระดับการไหลผ่าน: 20L/นาที
ปริมาณรั่วไหล: สูงสุด 300 ml/นาที ในอุณหภูมิ 210 bar
ระยะอุณหภูมิ: -40 °C ถึง 120 °C, ปิดยางไนทรีลมาตรฐาน
ภาระปริมาตรฐานของโค้ล: การทํางานต่อเนื่องในช่วง 80% ถึง 120% ของช่วงความดันปริมาตรฐาน
กระแสเริ่มต้นของโค้ลที่ 20 °C: โค้ลประเภท E: 1.5 A ที่ 12 VDC; 0.75 A ที่ 24 VDC
ความดันการหยิบขั้นต่ํา: 70% ของค่าปริมาณที่ 315 bar
กลาง: น้ํามันแร่ที่มีความแน่นระหว่าง 7.4 ~ 420cSt (50 ~ 2000ssu) หรือน้ํามันสังเคราะห์ที่มีผลต่อการเลื่อน
น้ําหนัก Ferrule: 0.33Kg, น้ําหนัก single coil: 0.43Kg
ทอร์คการติดตั้งสูงสุด 34Nm
สี่เหลี่ยมการติดตั้ง: S27 / ช่องคลอง: VC10-4

ข้อมูลเทคนิคสินค้า:

สินค้าภาพจริง:
